GUARNITURA PER ANTE A RIBALTA, HÄFELE FREE SPACE 1.8 PUSH

Per applicazioni senza maniglia, per ante a ribalta senza maniglia in legno o con telai in alluminio (19-21 mm o a partire da una larghezza di 45 mm), modello B pto, nero  372.27.305

CARATTERISTICHE DEL PRODOTTO

Campo di applicazione: per tutte le applicazioni di ante a ribalta standard senza maniglia fino a un'altezza frontale di 650 mm (Push-to-Open),
per ante a ribalta singole in legno o con telai in alluminio (19-21 mm o a partire da una larghezza di 45 mm)

Esecuzione: alloggiamento: plastica/Braccio a leva e leva di supporto: acciaio

Colore/finitura: Braccio a leva: nichelato

Esecuzione coperchio: legno, telaio in alluminioTipo anta a ribalta:pezzo unico

Per larghezza mobile: ≤1.800 mm

Per altezza mobile:225 – 650 mm

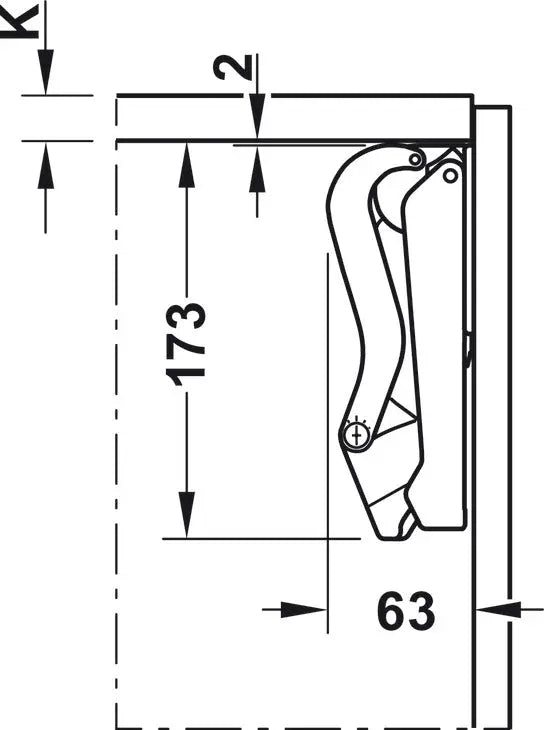

Profondità di montaggio: 63,00 mm

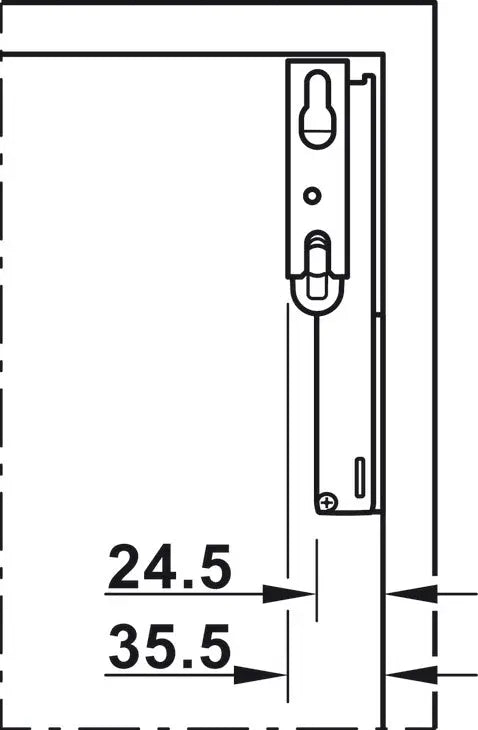

Montaggio: Guarnitura da avvitare con vite Euro premontata, frontale senza utensili, con rispettivo fissaggio da infilare sul braccio a leva

Avviso per il montaggio: Guarnitura da avvitare con viti Euro premontate, fissaggio del frontale senza utensili, da infilare sulle viti di fissaggio premontate.

Per altezza anta: 650 mm

Avviso per l'ordine
Per ante a ribalta con telai in alluminio a partire da una larghezza di telaio di 45 mm, ordinare a parte il corrispondente set di fissaggio frontale 372.27.600.
Per ante a ribalta con telai in alluminio di larghezza 19-21 mm, ordinare a parte il corrispondente set adattatore 372.27.607.

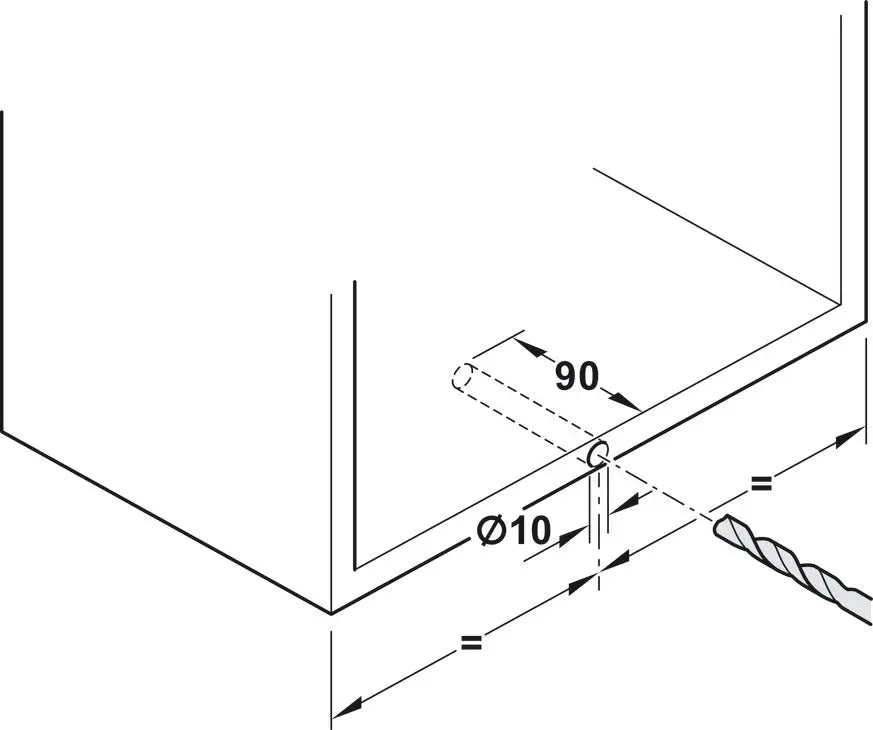

La cassa da avvitare per cricchetto a pressione è da ordinare a parte.

Contenuto della fornitura
1 guarnitura per ante basculanti (rispettivamente 1 guarnitura sinistra/destra)
2 piastre di fissaggio frontali con viti premontate
1 cricchetto a pressione Free (tipo 1, forza di espulsione: 17-23 N)
e1 istruzioni di montaggio incl. dima di foratura in carta per il fianco
